Unterputz-Spülkästen

WC-Vorwandelemente: Technik hinter der Wand

Ein WC-Vorwandelement (auch Installationselement oder Unterputz-Spülkasten) besteht aus einem stabilen Stahlrahmen, der vor der Rohwand oder freistehend im Raum montiert wird. Er trägt den eingebauten Spülkasten, die Wasseranschlüsse und die Befestigungspunkte für die WC-Schüssel. Nach der Fertigstellung der Vorwand aus Gipskarton oder einem anderen Verkleidungsmaterial ist die gesamte Technik verborgen – sichtbar bleibt nur die Betätigungsplatte.

Das Sortiment umfasst Standardmodelle und Slim-Varianten mit schmalerer Bautiefe. Slim-Elemente eignen sich für Situationen, in denen wenig Wandstärke zur Verfügung steht oder eine besonders flache Vorwandkonstruktion gewünscht ist – etwa bei nachträglichen Sanierungen oder in Räumen mit beengten Platzverhältnissen.

Technische Eckdaten

Alle Vorwandelemente im Sortiment haben einen Edelstahlrahmen, der dauerhaft stabil und korrosionsbeständig ist. Die Montagehöhe ist einstellbar – die Sitzhöhe des fertigen WCs lässt sich während der Installation festlegen, üblich sind 40 bis 43 cm über dem Fertigboden. Auch die Einbautiefe ist innerhalb eines definierten Bereichs verstellbar und passt sich an die Wandkonstruktion an.

Der integrierte Spülkasten verfügt über eine Zwei-Mengen-Spülung: eine kleinere Menge für die Sparspülung und eine größere für die Vollspülung. Die genauen Wassermengen lassen sich am Spülventil einstellen. Eine Revisionsöffnung hinter der Betätigungsplatte ermöglicht späteren Zugang zu Spülventil und Füllventil für Wartungsarbeiten – ohne Stemm- oder Fliesenarbeiten.

Montage: Timing ist entscheidend

Das Vorwandelement muss beim Rohbau oder bei einer umfassenden Sanierung montiert werden – bevor verputzt, verkleidet und verflist wird. Die Anschlüsse für Wasser und Abwasser verlaufen in der Vorwand und sind nach der Fertigstellung nicht mehr zugänglich. Eine nachträgliche Änderung des Standorts ist ohne Stemm- und Fliesenarbeiten nicht möglich. Die Montage sollte von einem konzessionierten Installateur ausgeführt werden.

Installationsrahmen für weitere Sanitärobjekte

Neben WC-Vorwandelementen umfasst das Sortiment Unterputz-Rahmen für andere wandhängende Sanitärobjekte:

• Für Hängewaschbecken – der Installationsrahmen trägt das Becken und verbirgt Wasser- und Abwasseranschlüsse in der Vorwand. Er ermöglicht die wandhängende Montage ohne sichtbare Auflagekonstruktion.

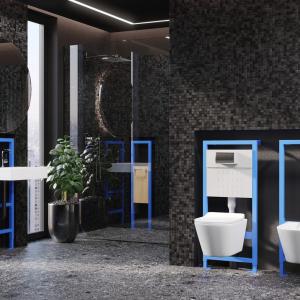

• Für Wand-Bidets – analoger Aufbau zum WC-Vorwandelement, für die wandhängende Montage von Bidets mit verdeckten Anschlüssen.

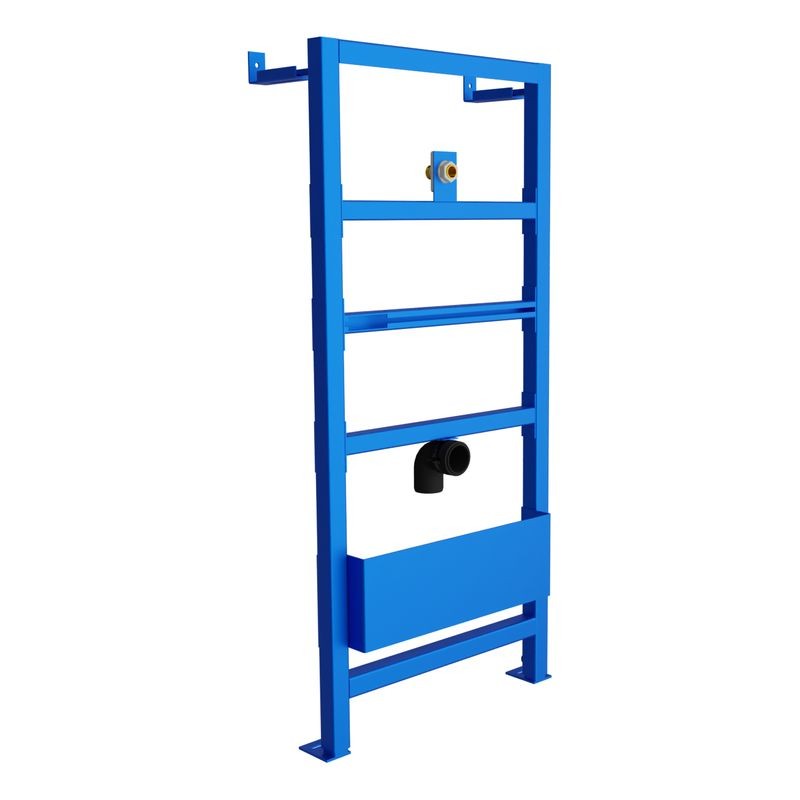

• Für Urinale – Installationsrahmen für wandhängende Urinale, mit Anschlüssen für Wasserversorgung und Abwasser.

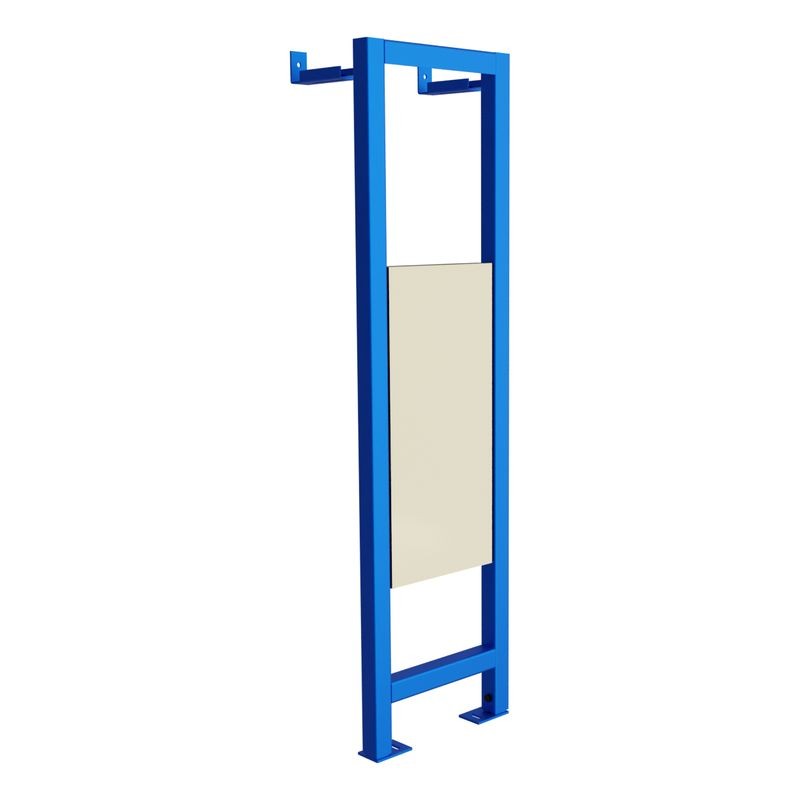

• Für barrierefreie Haltegriffe – verstärkte Wandkonstruktion für die sichere Befestigung von Stützklappgriffen. Der Rahmen wird in die Vorwand integriert und ermöglicht die Montage von Haltegriffen, die im Bedarfsfall erhebliche Kräfte aufnehmen müssen. Wichtig bei der Planung barrierefreier Bäder, bei denen nachträgliche Verstärkungen aufwendig wären.

Betätigungsplatten: Das einzige sichtbare Element

Die Betätigungsplatte ist das einzige dauerhaft sichtbare Element der gesamten WC-Installation. Sie sitzt an der Wandverkleidung und löst über zwei Tasten die Spülung aus – kleine Taste für die Sparspülung, große Taste für die Vollspülung. Da sie permanent auf der Wandfläche sitzt, sollte sie in Farbe und Oberfläche zur übrigen Badgestaltung passen – zur Armaturfarbe, zu Accessoires und zu den Beschlägen der Badmöbel.

Das Sortiment bietet Betätigungsplatten in sieben Oberflächen:

• Weiß – zeitlos kombinierbar, passt zu weißen Sanitärobjekten und hellen Badgestaltungen.
• Chrom – glänzend, passend zu verchromten Armaturen. Klassisch und pflegeleicht.
• Mattschwarz – für moderne, kontrastreiche Bäder mit schwarzen Armaturen. Zeigt weniger Fingerabdrücke als glänzende Oberflächen.
• Gold – warmer, dekorativer Akzent für hochwertige Badgestaltungen mit goldenen oder messingfarbenen Armaturen.

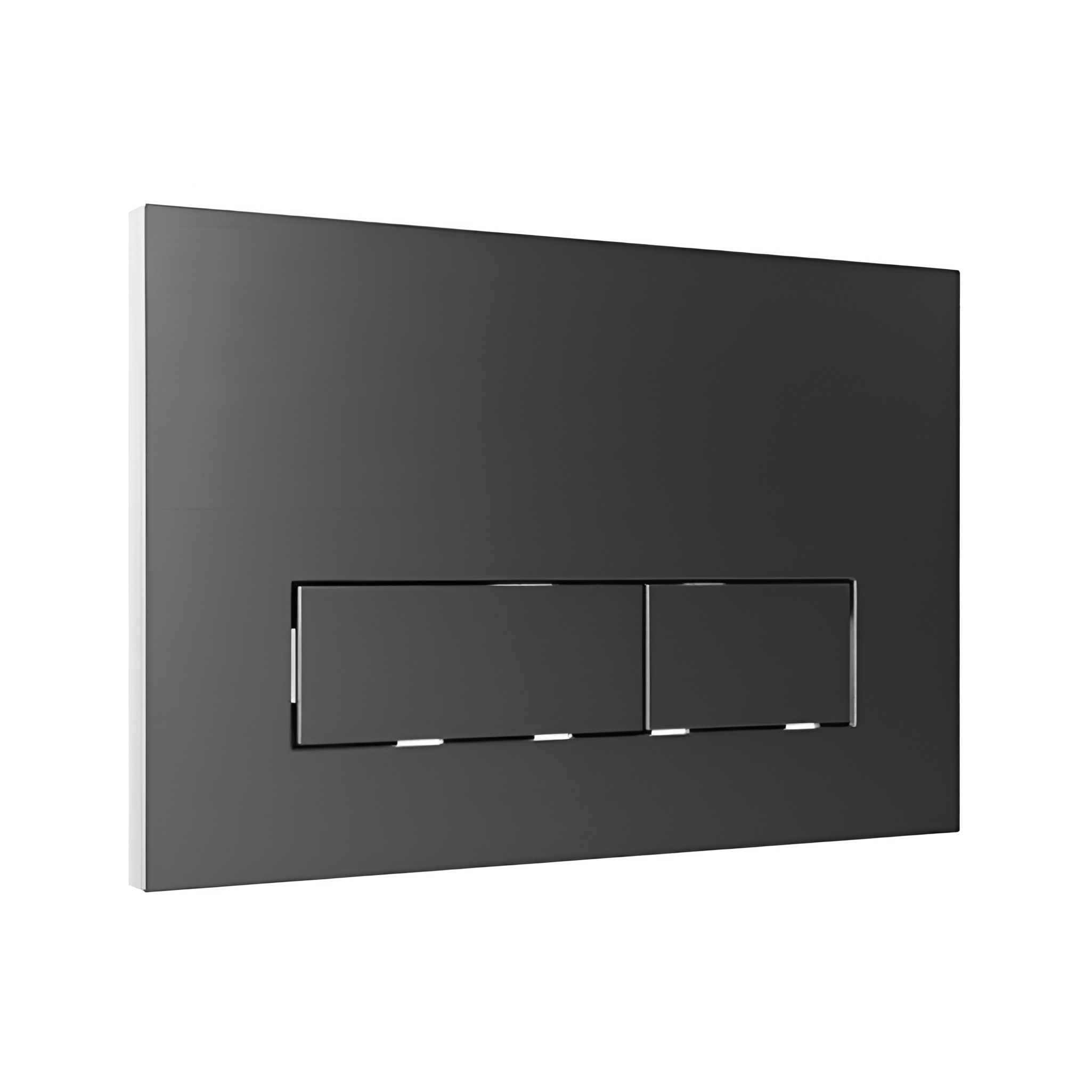

• Gunmetal – dunkles, metallisches Grau-Schwarz für modernen Industrielook.
• Gebürstetes Kupfer – warmer Kupferton für individuelle, hochwertige Badkonzepte.
• Satiniert – matte, zurückhaltende Metalloberfläche als neutrale Alternative zu Chrom.

Zwei Plattenformate

Im Sortiment sind Betätigungsplatten in zwei Größen erhältlich – ein kleineres und ein größeres Format. Beide Formate sind mit den angebotenen Vorwandelementen kompatibel. Die Wahl zwischen den Formaten ist eine Frage des Designs: Das größere Format wirkt präsenter und passt zu großzügigeren Wandflächen, das kleinere Format ist zurückhaltender.

Austausch der Betätigungsplatte

Die Betätigungsplatte lässt sich werkzeuglos oder mit wenigen Handgriffen abnehmen und austauschen. Das ermöglicht einen späteren Designwechsel – etwa wenn die Armaturfarbe geändert wird – ohne Eingriff in die Vorwandkonstruktion. Voraussetzung ist die Kompatibilität zwischen Platte und Spülkasten, die in den Produktdetails angegeben ist.

Schallschutz

In Mehrfamilienhäusern und bei WCs an Wänden neben Schlaf- oder Wohnzimmern ist Schallschutz relevant. Spülgeräusche und das Nachfüllen des Spülkastens erzeugen Körperschall, der sich über die Wandkonstruktion überträgt.

Schalldämpfende Unterlagen zwischen WC-Schüssel und Vorwandelement reduzieren die Übertragung von Vibrationen auf die Wand. Diese Unterlagen sind als Zubehör erhältlich und werden bei der WC-Montage eingebaut. Darüber hinaus sollten Rohrleitungen mit schalldämmenden Schellen befestigt werden. Hochwertige Vorwandelemente haben bereits integrierten Schallschutz durch Gummipuffer zwischen Rahmen und Wand.

Wasserdruck und Betrieb

Für den zuverlässigen Betrieb des Spülkastens ist ausreichender Wasserdruck erforderlich. Der in den Produktdetails angegebene Mindest- und Maximalbetriebsdruck sollte eingehalten werden. In Österreich liegt der Netzdruck in Wohngebäuden üblicherweise zwischen 2 und 5 bar – für die meisten Vorwandelemente ein problemloser Bereich. Bei sehr niedrigem Druck (unter 0,5 bar) kann die Füllzeit des Spülkastens lang werden; bei sehr hohem Druck (über 5 bar) empfiehlt sich ein Druckminderer zum Schutz der Ventile.

Kalk und Wartung

In österreichischen Regionen mit hartem Wasser können Kalkablagerungen die Funktion von Füll- und Spülventil beeinträchtigen. Das Füllventil sollte alle zwei bis drei Jahre geprüft und bei Bedarf gereinigt oder ausgetauscht werden – der Zugang erfolgt werkzeuglos über die Revisionsöffnung hinter der Betätigungsplatte, ohne Eingriff in die Wandverkleidung.

Anzeichen für Kalkprobleme sind dauerhaftes Nachlaufen von Wasser (undichtes Füllventil), verlängerte Füllzeit oder Geräuschentwicklung beim Befüllen. In diesen Fällen genügt in der Regel der Austausch des betroffenen Ventils – Ersatzteile für gängige Vorwandelemente sind im Sanitärfachhandel erhältlich.

FAQ

Wann muss das Vorwandelement montiert werden?

Vor dem Verputzen und Verfliesen – beim Rohbau oder bei einer Badsanierung, bevor die Wandverkleidung angebracht wird. Eine nachträgliche Installation ohne Stemm- und Fliesenarbeiten ist nicht möglich.

Kann ich das Vorwandelement selbst montieren?

Die Montage des Rahmens kann von erfahrenen Heimwerkern durchgeführt werden. Der Anschluss an Wasserversorgung und Abwasser sowie die korrekte Integration in die Wandkonstruktion sollten von einem konzessionierten Installateur ausgeführt werden.

Welche WC-Schüsseln passen zu den Vorwandelementen?

Die Befestigungsabstände sind in den Produktdetails angegeben. Die meisten gängigen Wand-WC-Schüsseln folgen standardisierten Maßen. Die im Sortiment angebotenen WC-Komplettsets enthalten bereits aufeinander abgestimmte Komponenten.

Kann ich die Betätigungsplatte später austauschen?

Ja – Betätigungsplatten lassen sich ohne Eingriff in die Wandverkleidung austauschen, sofern die neue Platte mit dem vorhandenen Spülkasten kompatibel ist. Die Kompatibilitätsangaben sind in den Produktdetails angegeben.

Wie stelle ich die Spülmenge ein?

Über die abnehmbare Betätigungsplatte gelangt man zum Spülventil, an dem die Spülmenge eingestellt werden kann. Die genaue Vorgehensweise beschreibt die beiliegende Montageanleitung.

Was ist der Unterschied zwischen Standard und Slim?

Slim-Vorwandelemente haben eine geringere Bautiefe und eignen sich für Situationen mit wenig verfügbarer Wandstärke. Die Spülfunktion ist identisch; die geringere Tiefe kann die Auswahl kompatibler WC-Schüsseln leicht einschränken.

Wie lange hält ein Vorwandelement?

Bei fachgerechter Montage und regelmäßiger Wartung der Ventile sind Vorwandelemente auf eine Nutzungsdauer von 20 bis 30 Jahren ausgelegt. Einzelne Komponenten wie Ventile und Dichtungen können bei Bedarf ausgetauscht werden.
